セメント混和用超微粒子アクリルエマルジョン・セメント塗用吸水調整材 リポテックスMI-500

特徴

  • 吸水調整材として用いた場合、高温(40℃)から低温(5℃)まで安定した付着性能が発現します。
  • 混和用途でも優れた性能を示し、可使時間が良好なポリマーセメントモルタルが得られます。

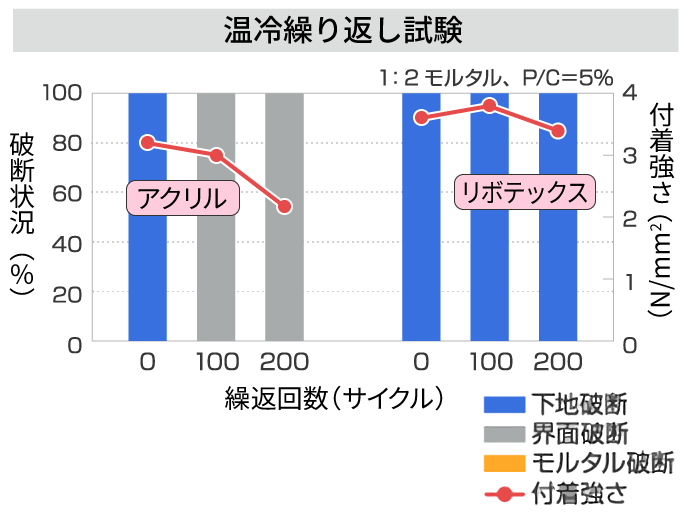

  • ポリマーセメントモルタルの付着性も良好で、温冷繰り返し試験(付着界面いじめ試験)を行っても性能低下が見られません。

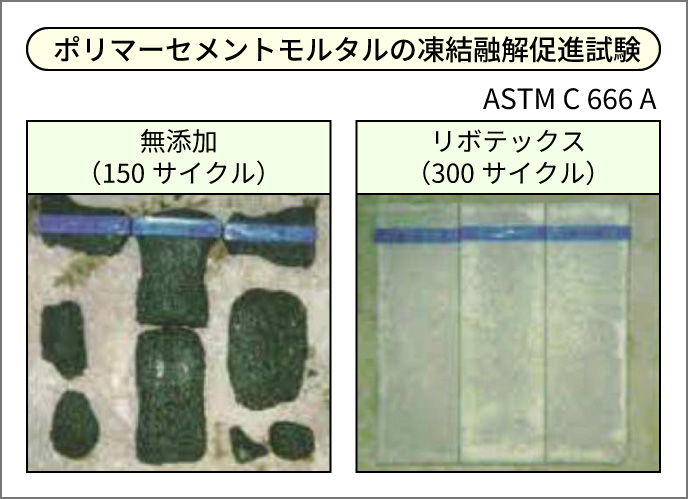

  • 得られるポリマーセメントモルタルは、靭性および耐水性等が改善されるため、耐凍害性等の耐久性が向上します。

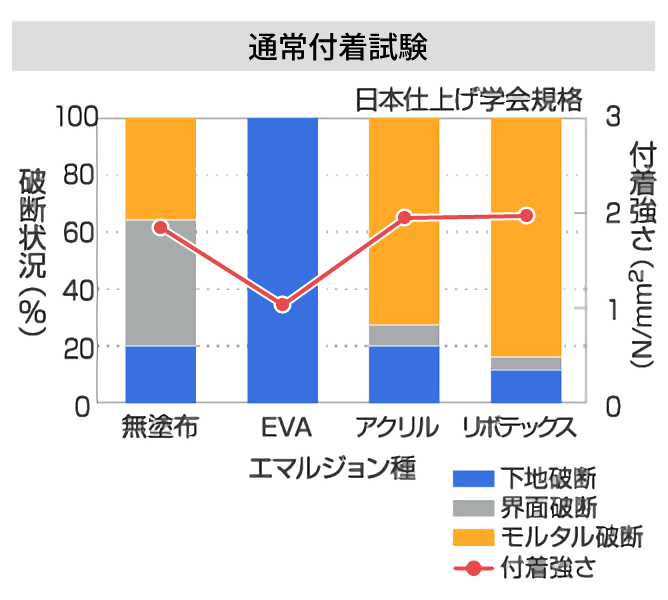

性能

品質試験

  • 品質試験は、日本建築仕上げ学会規格M-101「セメントモルタル塗用吸水調整材の品質基準」に準じて行った。
試験項目 試験結果 JIS規格値
外観(粗粒子、異物、凝固物の有無) なし ないこと
全固形分(%) 40 表示値±1.0以内
吸水試験(g) 0.7 30分で1g以下
標準接着強さ(N/mm2) 2.07 0.98以上
界面破断率(%) 4 50%以下

性状

項目 規格値
外観(25℃、原液) 乳白色液体
乾燥固形分(%) 40±1
pH(25℃、原液) 7~9
粘度(25℃、原液) 20~200mPa s
比重(25℃、原液) 1.03~1.07

荷姿

  • 18kg石油缶、200kgドラム

注意事項

取り扱い上

  • 皮膚、粘膜または衣類に触れたり、眼に入れないようにしてください。

保管上

  • 直射日光および凍結を避けて保管してください。
  • 使用後の残液は缶を密封して保管してください。
  • 当ページに記載の内容は、技術的改良などにより予告なく変更する場合があります。
  • 当ページに記載の内容は十分検討の上でのものですが、実際の生産現場でご使用いただく折は、ご需要家各位の実情に即した入念な検討吟味の上、ご使用ください。
  • これらのデータを使用して得た結果及び特許上の問題については、その責を負いかねますので、ご承知おき下さい。
  • ご使用に当たっては、SDSをご参照下さい
