セメント混和用超微粒子アクリルエマルジョン リポテックス M-400

特徴

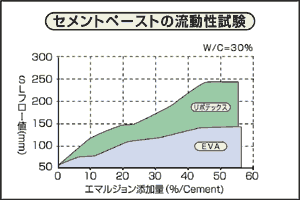

  • モルタル、コンクリートなどに添加することにより、優れた分散効果および減水効果を示します。

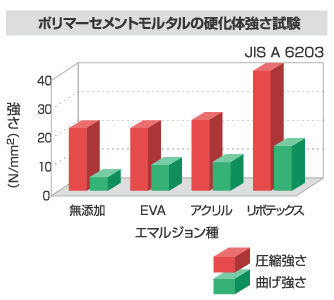

  • セメント粒子を微分散させますので、セメント水和反応を促進し、硬化体性能(圧縮・曲げ)を向上させます。

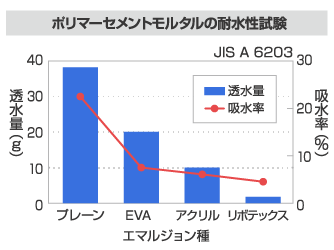

  • 硬化体中で優れた連続皮膜を形成しますので、セメント硬化体の欠点である耐水性(吸水・透水)を改善します。

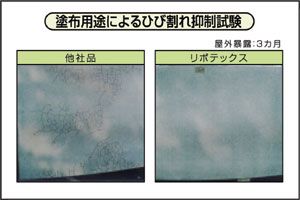

  • 塗布用途でも優れた性能(亜防水、ひび割れ抑制)を示します。

性能

品質試験

  • 品質試験は建材試験センターにてJIS A6203に従って行った(試験成績書第53906号)。
試験項目 試験結果 JIS規格値
外観(粗粒子、異物、凝固物の有無) なし ないこと
全固形分(%) 45.2 35.0以上
曲げ強さ(MPa) 13.7 3.9以上
圧縮強さ(MPa) 38.3 9.8以上
接着強さ(MPa) 2.0 0.98以上
吸水率(%) 3.6 15.0以下
吸水量(%) 1 30以下
長さ変化率(%) 0.124 0~0.150

性状

項目 規格値
外観(25℃、原液) 乳白色液体
乾燥固形分(%) 45±1
pH(25℃、原液) 7~9
粘度(25℃、原液) 20~300mPa s
比重(25℃、原液) 1.03~1.07

荷姿

  • 18kg石油缶、200kgドラム

注意事項

取り扱い上

  • 皮膚、粘膜または衣類に触れたり、眼に入れないようにしてください。

保管上

  • 直射日光および凍結を避けて保管してください。
  • 使用後の残液は缶を密封して保管してください。
  • 当ページに記載の内容は、技術的改良などにより予告なく変更する場合があります。
  • 当ページに記載の内容は十分検討の上でのものですが、実際の生産現場でご使用いただく折は、ご需要家各位の実情に即した入念な検討吟味の上、ご使用ください。
  • これらのデータを使用して得た結果及び特許上の問題については、その責を負いかねますので、ご承知おき下さい。
  • ご使用に当たっては、SDSをご参照下さい
